氮?dú)鈴椈擅芊饧詣?dòng)裝配機的設計
發表時間：2018-09-15 10:41瀏覽量：
摘要：氮?dú)鈴椈勺鳛樾屡d彈性元件，在汽車、電子、輕工、模具等行業中的應用日趨廣泛。氮?dú)鈴椈傻慕M裝
目前多采用手工裝配，生產效率低，勞動強度大，裝配工藝一致性差，難以滿足日益增長的市場需求。本文依據
氮?dú)鈴椈山Y(jié)構及裝配工序，設計開發了一種氮?dú)鈴椈擅芊饧詣?dòng)裝配機。進行了自動裝配機總體方案設計，并對
柱塞套隨行夾具、潤滑油自動噴涂機構以及C 型環自動裝配機構等關鍵機構的設計進行了詳細的闡述。
關鍵詞：氮?dú)鈴椈桑谎b配工藝流程；自動裝配機；模塊化設計
Design of Nitrogen Spring Seals Automatic Assembly Machine
LIU Yong-ya*, FANG Su-ping, SHAO Zhen-zhen
(Hefei University of Technology, Xuancheng, Anhui 242000, China)
Abstract：As an emerging elastic element, nitrogen spring is widely used in the fields of automobile, electronics, light
industry and mold. At present, the assembly of nitrogen springs is mostly assembled by hand, which has the disadvantages of
low production efficiency, large labor intensity, poor consistency in assembly process and difficulty in meeting the growing
market demand. In this paper, according to the nitrogen spring structure and assembly process, a nitrogen spring seal automatic
assembly machine has been designed and developed. The design of the overall program of automatic assembly machine was
carried out. The design of the key mechanisms such as plunger sleeve follower, automatic spraying mechanism of lubricating oil
and C-ring automatic assembly mechanism were described in detail.
Key words：Nitrogen spring; Assembly process flow; Automatic assembly machine; Modular design、
1 氮?dú)鈴椈山Y(jié)構與裝配工藝
1.1 氮?dú)鈴椈山Y(jié)構
氮?dú)鈴椈傻慕Y(jié)構通常分為：柱塞式和活塞式兩大類
型。不同氮?dú)鈴椈缮a(chǎn)廠家生產的氮?dú)鈴椈蓛?nèi)部結構不

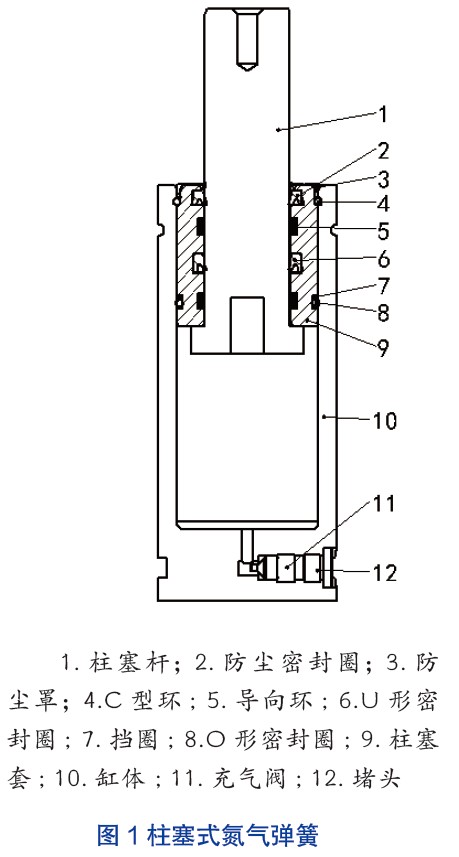

同，圖1 為一種柱塞式氮?dú)鈴椈山Y(jié)構形式。密封件多數
裝配在柱塞套上，包括防塵密封圈、導向環、U 形密封圈、
擋圈和O 形密封圈，密封件與柱塞套組裝成柱塞套組件。
C 型環起限位作用，防止柱塞套組件與柱塞桿在高壓氮
氣的作用下沖出缸體。
1.2 氮?dú)鈴椈裳b配工藝
氮?dú)鈴椈墒止そM裝的一般工藝流程[7]，如圖2 所示。
柱塞套組件裝配完成后需要在內壁涂抹潤滑油，為下一
步壓入柱塞桿準備。完成缸體裝配后需要進行C 型環的
裝配，最后則是充氣閥、堵頭及防塵罩的裝配。
氮?dú)鈴椈裳b配過程的難點主要包括：
1）不同型號氮?dú)鈴椈芍捉M件尺寸不同，自動
裝配過程中需要保證不同直徑柱塞套的可靠夾持。本設
計采用基于V 型塊的隨行夾具，實現不同直徑柱塞套的
夾持。
2）柱塞套內徑較小時，手工涂抹潤滑油存在涂抹
困難與涂抹不均勻的問題。如以興達氮?dú)鈴椈蒑QB10.0
為例，其柱塞套內徑僅為30 mm，本文設計潤滑油自動
噴涂機構，實現潤滑油快速均勻涂覆。
3）氮?dú)鈴椈蒀 型環的安裝多借助起子手工安裝，容易出現劃傷柱塞桿的情況，造成裝配效率低，
裝配質量不易保證。本文設計C 型環自動上料及自動壓裝來提高裝配質量及效率。
2 總體方案設計

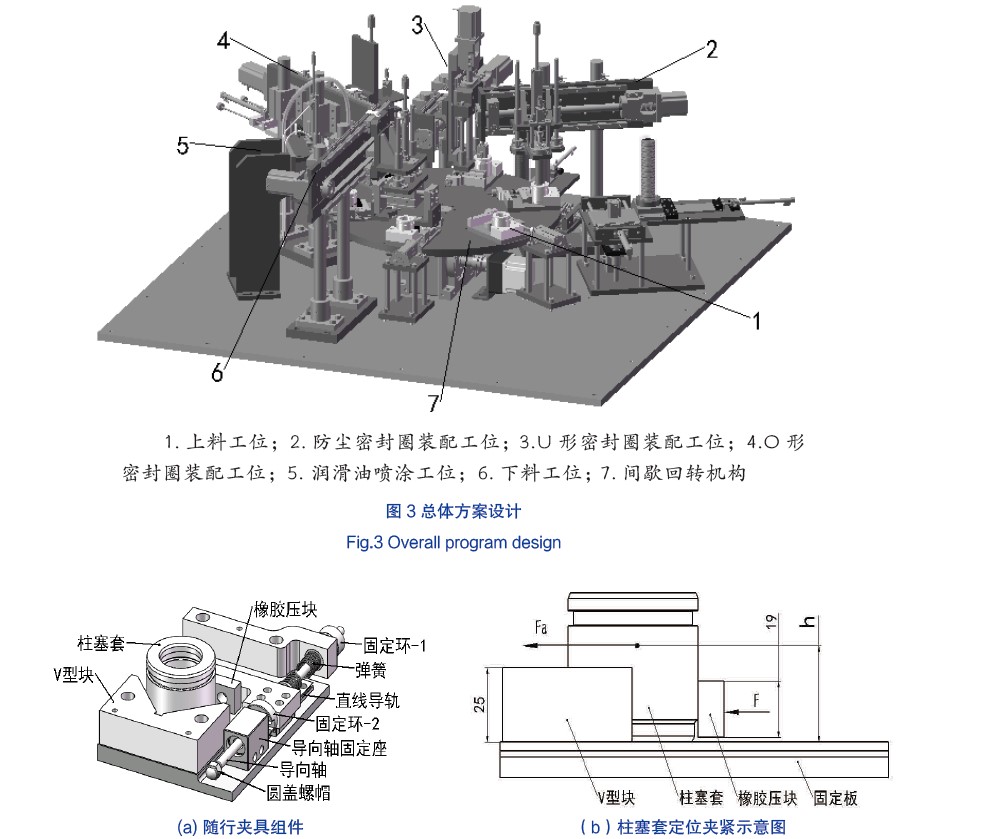

根據氮?dú)鈴椈擅芊饧奶攸c(diǎn)，采用回轉型布局，配合隨行夾具進行密封件的裝配，總體設計方案
如圖3 所示。間歇回轉機構圓盤上共有六個工位，包括上料工位、防塵密封圈裝配工位、U 形密封圈
裝配工位、O 形密封圈裝配工位、潤滑油噴涂工位和下料工位。圓盤上安裝隨行夾具組件，由凸輪分
割器和步進電機驅動。凸輪分割器回轉定位分割精度為±30", 反映到隨行夾具組件與工件周向定位精
度為0.039 mm，考慮到圓盤加工精度，夾具制造精度與安裝誤差的影響，工件徑向定位精度為±0.1
mm，周向定向精度為±0.12 mm。對于不同型號的密封件采用振動盤自動上料時，調整較難。擬采用
彈匣式上料，只調整倉匣可以適應不同型號密封件上料。
3 關鍵機構設計
3.1 柱塞套隨行夾具設計
不同型號氮?dú)鈴椈芍捉M件尺寸不同，以柱塞套為基礎件時需要考慮隨行夾具可以適應不同型
號氮?dú)鈴椈傻难b配。本文設計柱塞套隨行夾具結構如圖4(a) 所示，隨行夾具組件依靠壓縮彈簧的彈壓
力與V 型塊對柱塞套進行可靠定位。
如圖4(b) 所示，為柱塞套定位夾緊力示意圖， a F 為工件在間歇回轉機構轉位時產生的離心力， F
為壓縮彈簧產生的彈壓力。h 為工件重心距離固定板的高度（單位：mm），V 型塊高度25 mm，橡膠
壓塊高度 19 mm。間歇回轉機構的工作節拍由裝配用時最多的工位決定，大小為7.5 s，轉位時間與定
位時間之比為1:2，轉位時間2.5 s，定位時間5 s，轉位角度為π/6，由式(1) 可估算轉位時的角速度，
工件回轉產生的離心力可由式(2) 計算。
1 ω = θ t (1)
1
2 3 10 a F= M ω R × - (2)
式中， ω 為轉位時的角速度(rad/s) ，θ 為轉位角度 ， 1 t 為轉位時間 ， a F 為工件回轉產生的離
心力(N) ， 1 M 為工件重量， R 為工件有效回轉半徑。
代入數據可得：
1 ω = θ t = π/(6×2.5)=0.21 rad/s (3)
2 3 -3
1 10 2.5×0.212×268×10 =0.029 N a
F= M ω R × - = (4)
不同型號氮?dú)鈴椈芍赘叨炔煌ㄖ匦木嚯x固定板高度不同），直徑不同，重量不同。依據裝備
可裝配的最大尺寸工件進行設計計算，工件離心力和V 型塊共同作用下產生的傾覆力矩，壓縮彈簧彈
壓力需要克服圖4(a) 中直線導軌滑動產生的阻力和導向軸在固定座內滑動產生的阻力（兩者阻力之和
大小為5 N）才能作用在工件上，由于離心力相對較小，彈簧初始彈壓力設為12.5 N，選擇壓縮彈簧型
號為VUR10-80，預壓縮高度為25 mm?？蛇m應柱塞套的重量范圍為0.3~2.5kg，距離固定板的重心高
度h 范圍為25~50 mm，直徑范圍為45~85 mm。
3.2 潤滑油自動噴涂機構

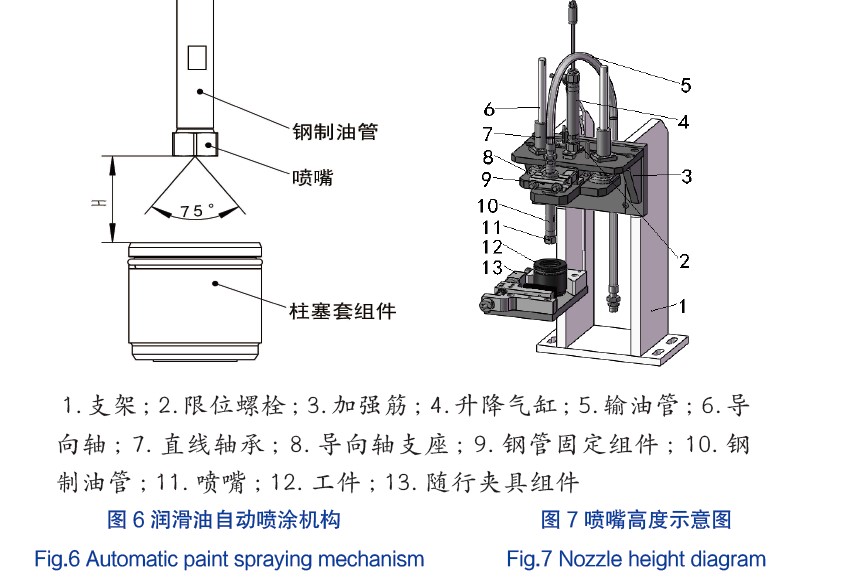

潤滑油自動噴涂機構[8] 示意圖如圖6 所示，升降氣缸帶動噴嘴上下移動，油管一端連接耐油鋼管
另一端連接潤滑油存儲油罐，油罐與油管之間連接有電磁閥和流量調節閥，控制潤滑油的供給。噴嘴
型號為米思米NART2-0.7，噴射形狀為圓環形，噴射角度為75°，在流體壓力為0.4 MPa 時的流量為0.27
λ/min。柱塞套組件內徑 D=30 mm，如圖 7 所示，噴嘴距離柱塞套組件的高度為 H，所需高度可由式 (5)
計算得到。
H = 0.5D ⋅ tan (52.5°) (5)
代入數據可得， H =19.548 mm，為避免潤滑油浪費，可通過圖6 中調整限位螺栓設置高度16
mm ≤ H ≤ 19 mm。噴嘴移動距離由行程可調型升降氣缸控制，為減少行程末端氣缸引起的沖擊，氣缸
選擇帶緩沖型。
3.3 C 型環壓裝單元結構設計

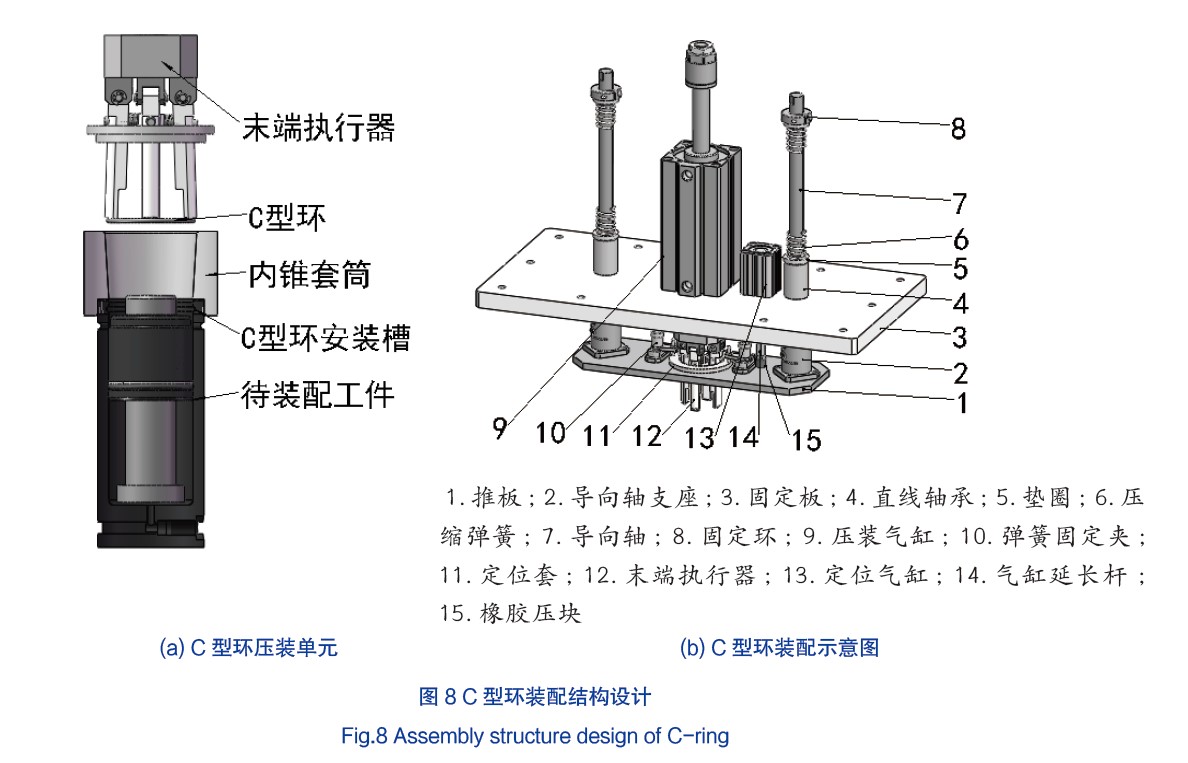

C 型環裝配結構設計, 如圖8 所示。C 型環上料前，定位套處于下端，末端執行器手指處于收縮狀態。
C 型環上料完成后圖8(a) 中定位氣缸退回，在壓縮彈簧的彈壓力作用下推板帶動定位套上移，末端執
行器的手指在壓縮彈簧作用下張開捕獲C 型環，完成自動上料的動作。圖8(b) 末端執行器下移將C 型
環壓入內錐套筒，在壓裝單元?dú)飧缀蛢?nèi)錐套筒作用下C 型環被壓縮導致外徑變小，推動C 型環到達裝
配位置后，壓縮狀態的C 型環依靠自身彈性自動裝入安裝槽內，末端執行器退回初始位置，完成C 型
環裝配一次循環。
針對不同型號C 型環壓裝需更換不同規格的定位套，不同內徑的定位套可以使末端執行器手指張
開的角度不同，可以適應于不同型號的C 型環壓裝。使用彈簧固定夾可實現定位套的可靠定位與快速
更換，其中適用于MQB10.0 型號氮?dú)鈴椈蒀 型環裝配的定位套內徑為51.5 mm，高度為8 mm。圖
8(a) 中定位氣缸行程為30 mm，壓裝氣缸行程為83 mm，其中10 mm 為可調行程。
